冷熱風隔絕門的原理介紹及調試步驟：
一、原理介紹

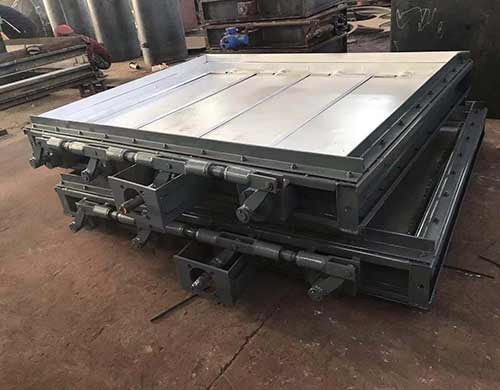

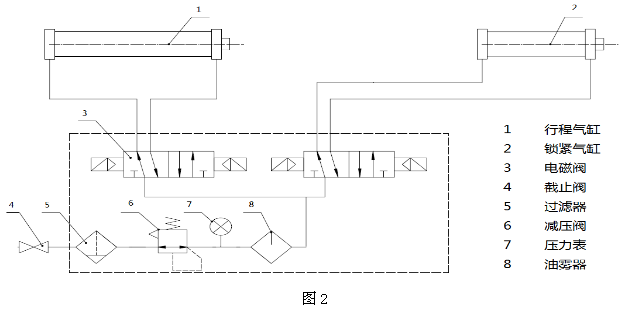

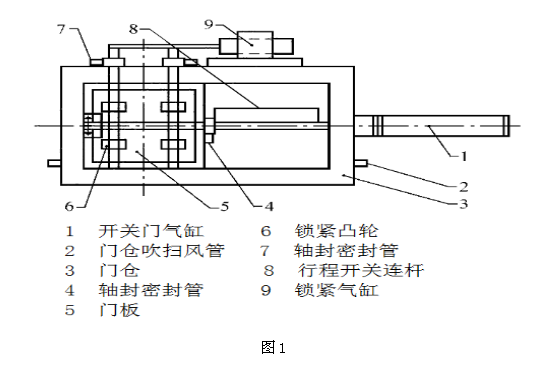

氣動隔絕門以壓縮空氣為動力，通過電磁閥改變氣缸的進氣方向，推動隔絕門動作，從而實現控制風道的通斷。結構圖見下圖1，氣控原理圖見下圖2，電氣原理圖見下圖。

二、冷熱風隔絕門調試步驟
1、外觀檢查 1.1控制柜及附屬設備的銘牌應完整、清晰，并具有產品名稱、型號規格、制造廠的名稱或商標、出廠編號、制造年月等信息。
1.2檢查確認所有元件已正確安裝就位。
1.3檢查行程開關、繼電器及電磁閥等應無損壞，如有應及時處理。
1.4檢查并核對控制柜內空開容量；繼電器、行程開關接點電壓等級等應符合設計要求。
1.5確認氣缸、風門動作過程中不會與其他設備及腳手架沖突。
2、壓縮空氣檢查調整
2.1壓縮空氣吹掃 確認儀用空氣母管已通氣吹掃完成，在通氣前，先卸下進氣閥后接頭，吹掃2分鐘左右，然后再將接頭復位；拆下氣缸進氣接頭，打開進氣閥進行吹掃，吹掃完成后壓縮空氣中應無油、水等雜質。
2.2壓力調整 根據電磁閥組及氣缸銘牌上氣壓要求，調整進氣壓力。
2.3氣密性檢查 打開進氣閥，對所有閥門管路進行氣密性檢查；發現漏點及時通知安裝處理。
3、絕緣測試
3.1對電磁閥進行絕緣測試 電磁閥對地絕緣電阻，用500V兆歐表檢查，應不小于1MΩ，潮濕地區應不小于0.5 MΩ。
3.2對行程開關進行絕緣測試，用500V兆歐表檢查。同一個開關內部互相隔離的兩接點之間及接點對地絕緣檢查不小于1MΩ，潮濕地區不小于0.5MΩ。
4、控制回路測試
4.1回路接線及氣源管路檢查 根據隔絕門廠家圖紙及設計圖，檢查回路接線及氣源管路連接，確保正確并牢固。
4.2就地控制測試
4.2.1打開進氣閥，通過電磁閥手動控制實現隔絕門的開、關、松開、鎖緊，并調整行程開關的位置。（這里提醒一下：進壓縮空氣前風門如果在開啟狀態下，一定要確認以下幾項：
1、鎖緊氣缸要在松開的位置。
2、松開電磁閥在通路的位置
3、開門電磁閥在通路的位置；否則通氣會造成設備的損壞。）
4.2.3接通控制電源，就地操作開、關試驗；驗證開關位置是否正確、到位，狀態指示是否正確。
4.2.4隔絕門開、關回路動作順序。
4.2.4.1切換至就地控制，按下關門按鈕SB1，繼電器KA1動作；關門控制電磁閥1YV得電，風門往關閉方向運行；關閉到位后關門行程開關SQ1動作，鎖緊控制電磁閥3YV得電，氣缸往鎖緊方向運行；鎖緊行程到位后行程開關SQ3動作；繼電器KA2得電，關門指示燈HL2點亮、繼電器KA1失電，關門運行結束。 按下開門按鈕SB2，松開控制電磁閥4YV得電，氣缸往松開方向運行；松開行程到位后松開到位行程開關SQ2動作，開門控制電磁閥2YV得電，風門往開啟方向運行；開啟到位后開門到位行程開關SQ4動作繼電器KA3得電、開門控制電磁閥2YV失電、開門指示燈HL3點亮，開門運行結束。
|
